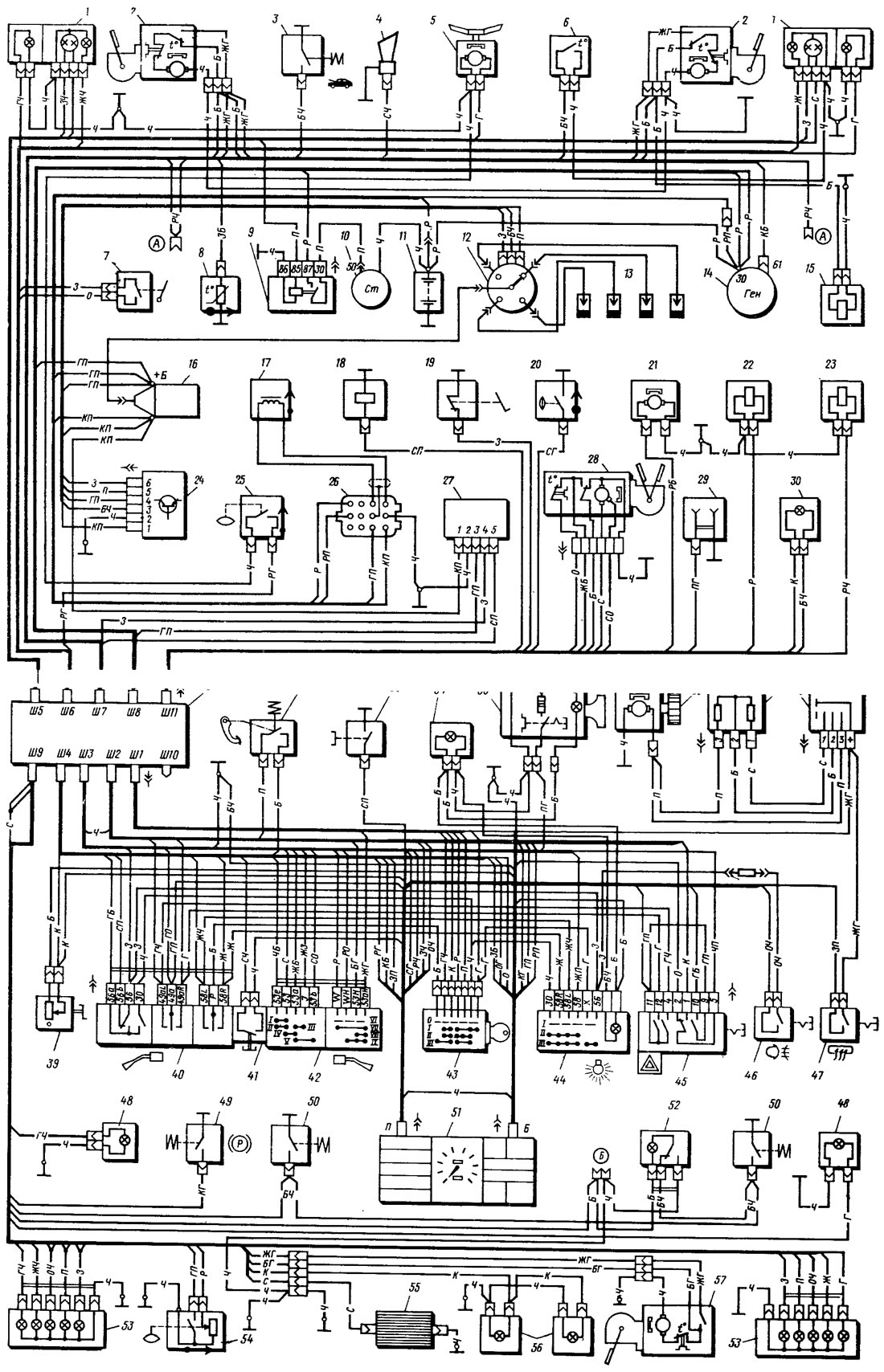

Система управления электромагнитным клапаном карбюратора на автомобилях ваз , ваз , ваз А - к выводу «30» генератора; Б - нумерация штекеров в блоке управления; 1 - концевой выключатель карбюратора; 2 - электромагнитный клапан карбюратора; 3 - монтажный блок; 4 - выключатель зажигания; 5 - реле зажигания; 6 - блок управления; 7 - катушка зажигания. Схема соединений генератора ваз , ваз , ваз 1 - генератор; 2 - отрицательный вентиль; 3 - дополнительный диод; 4 - положительный вентиль; 5 - контрольная лампа зарядки аккумуляторной батареи; 6 - комбинация приборов; 7-вольтметр; 8 - монтажный блок; 9-дополнительные резисторы по Ом, 2 Вт; 10 - реле зажигания; 11 - выключатель зажигания; 12 - аккумуляторная батарея ; 13 - конденсатор; 14 - обмотка ротора; 15 - регулятор напряжения.

Схема электрооборудования автомобиля ВАЗ-2108, ВАЗ-2109

ВАЗ, или — восьмерка, советский и российский автомобиль, выпускался с по годы. История разработки примечательна тем, что работы производились совместно с Porsche. На многие узлы и агрегаты были куплены лицензии у западных фирм: Hardy Spicer — ШРУСы, Solex — карбюратор, Lucas — передние дисковые тормоза и вакуумный усилитель тормозов. Выпуск машины был начат с «коротким» передним крылом, но это оказалось непрактично, так как пластмассовая накладка на передок быстро «отходила» от крыльев и деформировалась от воздействия солнца.

Открыть большую картинку в новой вкладке » Рис. Схема соединений монтажного блока наружная цифра в обозначении наконечника провода - номер колодки, а внутренняя цифра - условный номер штекера : К1 - реле времени омывателя заднего стекла; К2 - реле-прерыватель указателей поворота и аварийной сигнализации; К3 - реле стеклоочистителя; К4 - реле контроля исправности ламп внутри показаны контактные перемычки, которые устанавливаются вместо реле ; К5 - реле включения дальнего света фар; К6 - реле включения фароочиститслей; К7 - реле питания стеклоподъемников на ВАЗ не устанавливается ; К8 - реле включения звукового сигнала; К9 - реле включения электродвигателя вентилятора системы охлаждения; К10 - реле включения обогрева заднего стекла; К11 - реле включения ближнего света фар. Эта статья доступна на английском , болгарском , белорусском , украинском , сербском , хорватском , румынском , польском , словацком , венгерском. ВАЗ Оборудование и приборы.
